在我們的日常生活中，材料的失效往往來得突然，且在發生之前并不總是顯露出明顯征兆。很多人或許都有過這樣的體驗：反復彎折一枚回形針，最初幾次它看起來仍然堅韌如初，但在某一次彎折時，卻突然發生斷裂。這一看似簡單的現象，實際上正是材料疲勞的典型表現。

在更為復雜和嚴苛的工程環境中，從橋梁結構中的鋼索，到航空發動機中的葉片，再到精密儀器的關鍵零部件，材料的疲勞損傷與裂紋擴展始終是工程安全中必須重點關注的問題。

人們不禁會產生疑問：為何材料會在遠低于其靜態強度極限的條件下發生斷裂？那些最終導致宏觀失效的裂縫，最初又是如何在微觀世界中悄然出現的？

從材料科學的角度來看，材料并非肉眼所見的那樣致密、連續。以金屬材料為例，其內部由大量晶粒構成，而在晶粒內部和晶界附近，普遍存在著位錯、空位、析出相以及夾雜物等多種晶格缺陷。

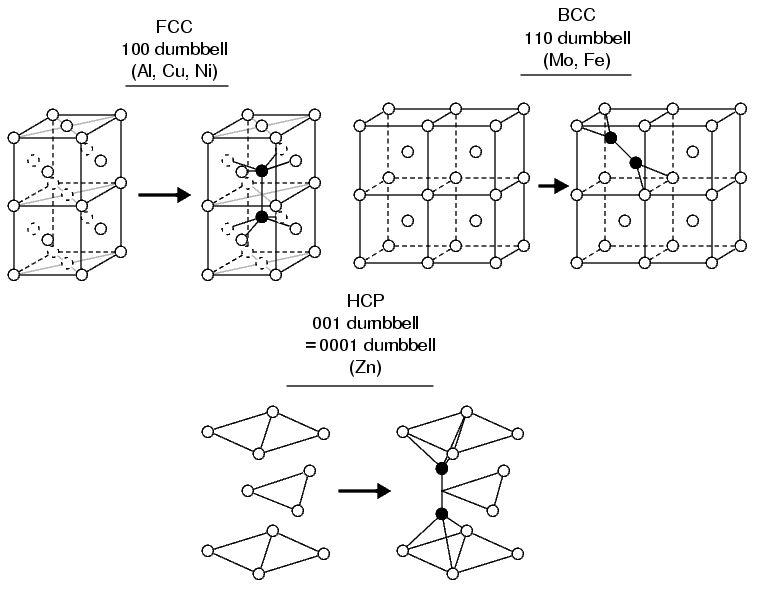

圖 一些常見金屬中的自占間隙缺陷結構。左邊的結構是正常晶體結構，右邊的結構是具有一個自占間隙缺陷的晶體結構

當外力作用于材料時，宏觀上我們看到的是形變或載荷傳遞，而在微觀尺度上，實際發生的是位錯在晶格中的運動與重排。正是在這些微觀結構的不均勻響應中，裂紋得以孕育其最初的“萌芽”。

在裂紋起始階段，應力集中往往起著關鍵作用。材料表面不可避免地存在著微小劃痕、凹坑，或者在結構設計中存在幾何突變區域，例如尖角或截面突變處。這些位置在受力時，會承受遠高于平均水平的局部應力。即便整體載荷仍處于安全范圍內，局部區域也可能率先發生塑性變形。

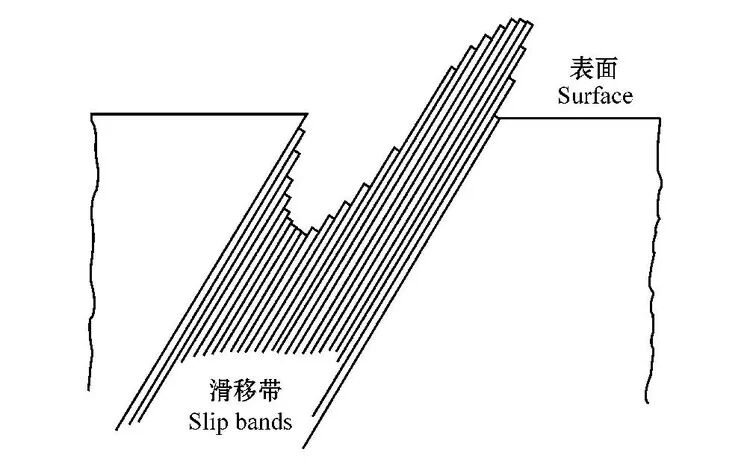

圖 駐留滑移帶上的擠出峰和擠入槽

在反復加載與卸載的循環過程中，這種局部塑性變形會逐漸累積，在晶粒表面形成被稱為“駐留滑移帶”的微觀結構。這些結構可以被理解為材料表面在微觀尺度下留下的反復“滑移痕跡”，隨著循環次數的增加，它們可能逐漸演化為微裂紋的起始位置。

為了觀察這些尺寸極小、肉眼難以察覺的變化，研究人員通常借助掃描電子顯微鏡對材料表面進行表征。相較于傳統光學顯微鏡，掃描電鏡能夠提供更高的空間分辨能力，從而清晰呈現滑移帶、微裂紋等細微形貌。在相關研究和教學應用中，臺式掃描電鏡因其操作便捷、成像穩定，被廣泛用于材料疲勞與斷裂行為的初步分析。

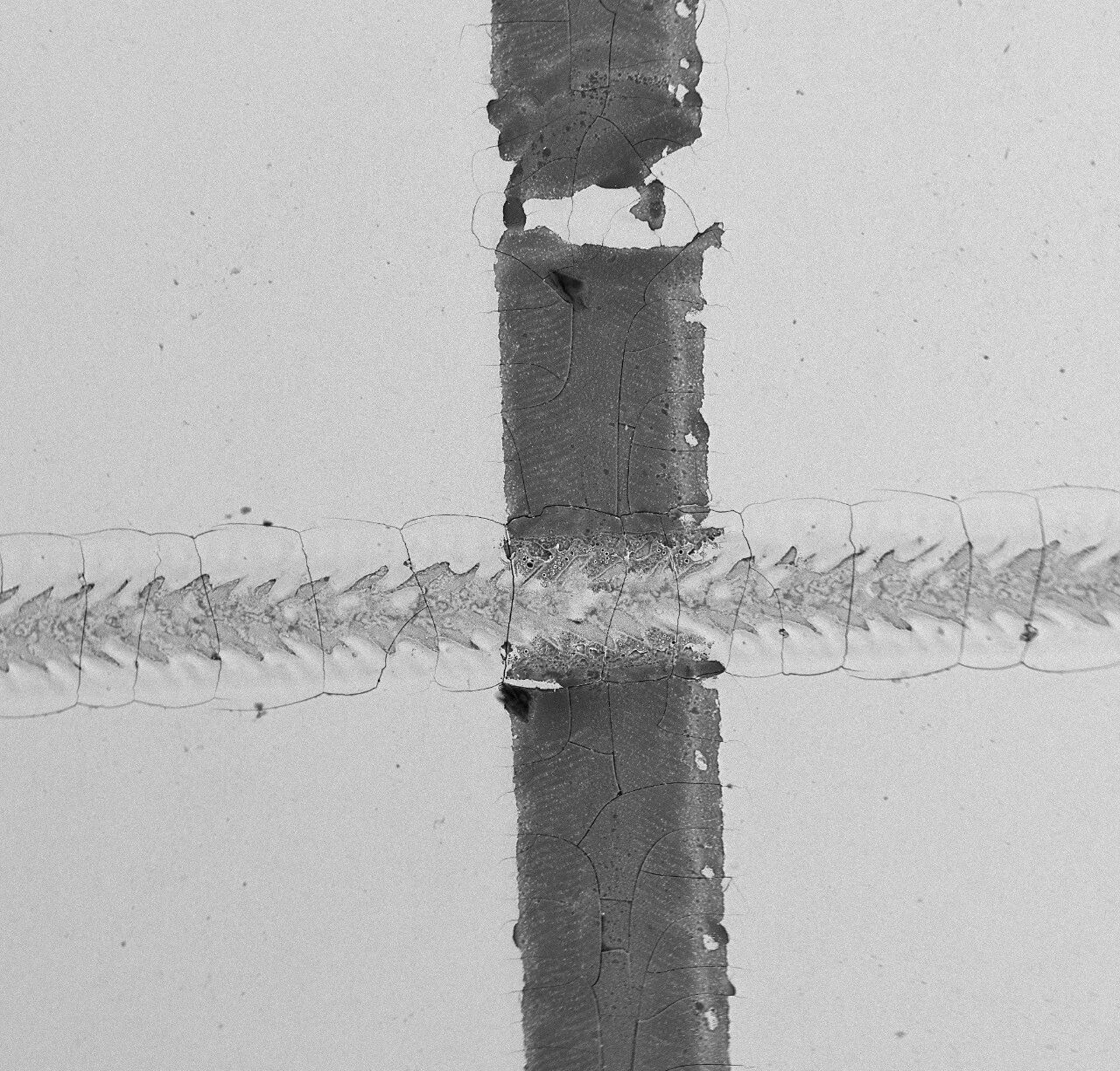

圖 澤攸科技掃描電鏡案例：材料損失表征圖

例如澤攸科技的ZEM系列臺式掃描電鏡，常被用于觀察材料表面的疲勞損傷特征，并在斷口分析中輔助識別裂紋起始區域。這類設備通過多種成像模式，使研究者能夠在不顯著改變樣品狀態的前提下，對材料真實表面形貌進行觀察。

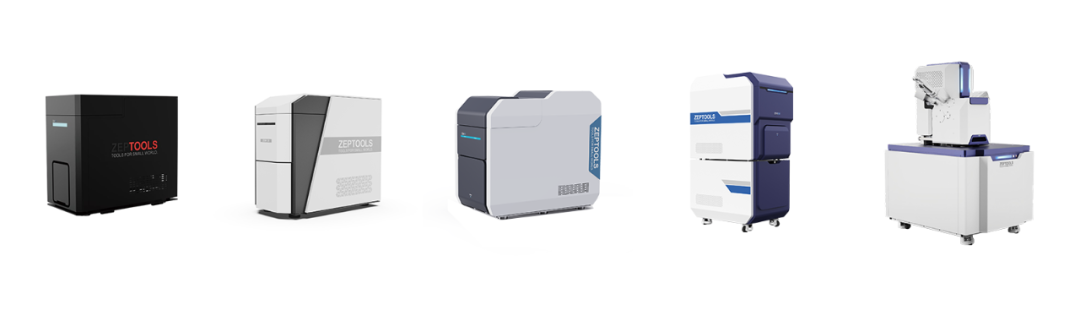

圖 澤攸科技ZEM系列掃描電鏡

當微裂紋一旦形成，在持續存在的交變應力作用下，裂紋便可能進入擴展階段。在這一階段中，裂紋尖端會在每一次應力循環中經歷微小的張開與閉合，使裂紋逐步向前推進。雖然單次推進的尺度極小，但在成千上萬次循環后，這種效應便會累積成明顯的裂紋擴展路徑。在斷裂后的斷口表面，常常可以觀察到規則分布的條紋狀結構，即所謂的“疲勞輝紋”。這些特征并非瞬間形成，而是記錄了裂紋在多次應力循環中逐步擴展的歷史。

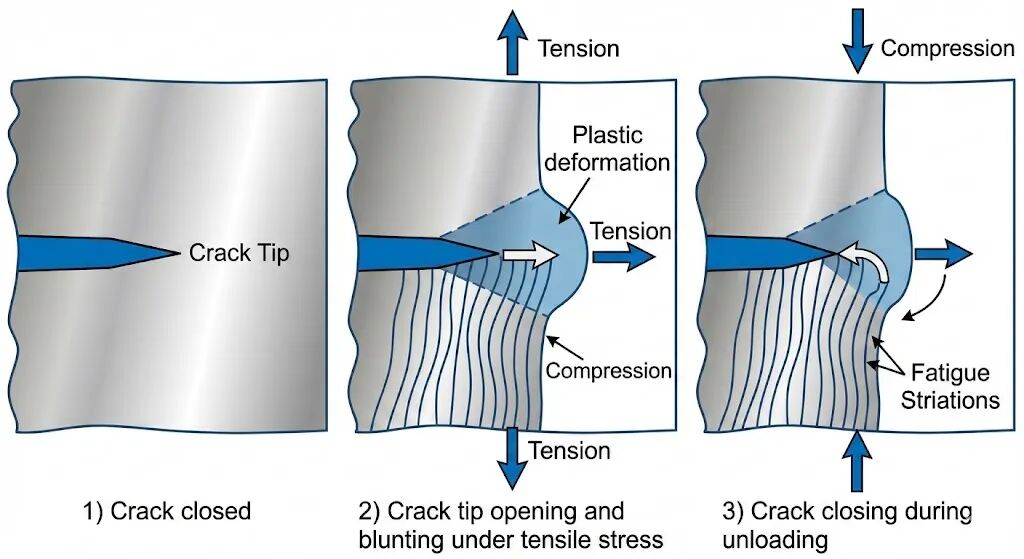

圖 疲勞裂紋擴展與疲勞輝紋形成機制示意圖

需要注意的是裂紋的擴展過程并非完全均勻或單一方向的推進，而是受到材料內部微觀組織的顯著影響。晶界、第二相粒子以及夾雜物等結構，都會對裂紋路徑產生引導或阻礙作用。有時裂紋會在晶界處發生偏轉，消耗更多能量，有時局部較為脆弱的相結構則可能成為裂紋優先通過的通道。這種裂紋路徑的“選擇性”，正是材料微觀結構影響宏觀力學性能的重要體現。

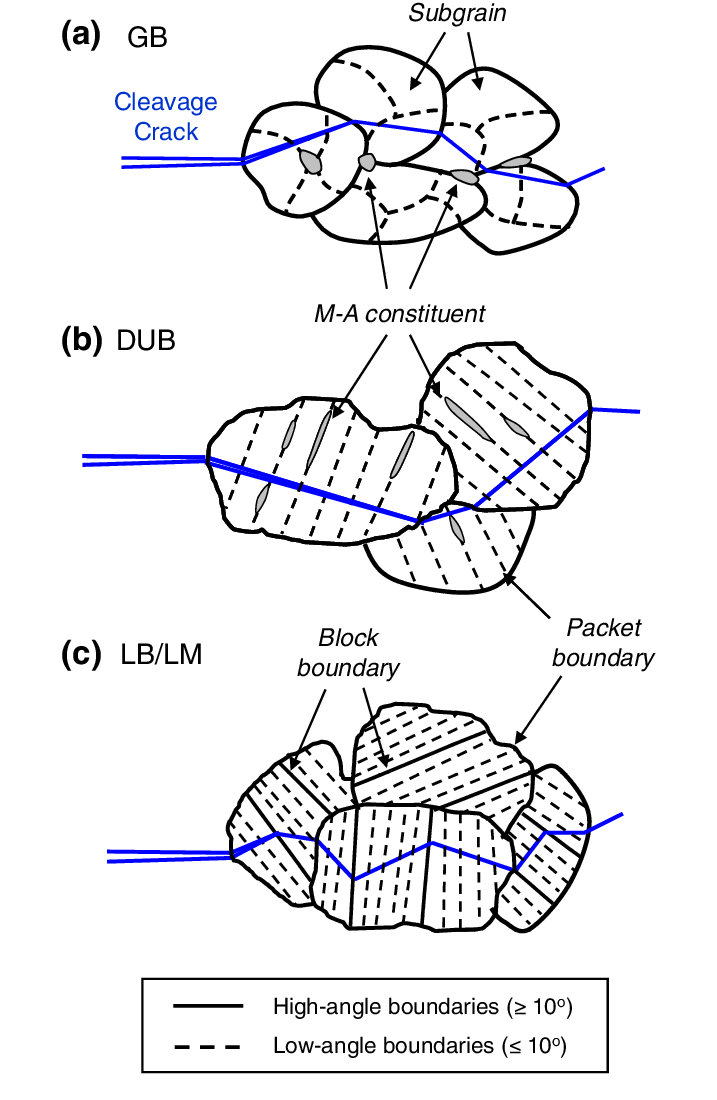

圖 多晶材料中裂紋經晶界傳播的剖面示意

為了更深入地理解裂紋在受力條件下的演化行為，單純的事后觀察往往難以揭示完整過程。近年來，原位電子顯微技術逐漸成為研究材料疲勞與斷裂的重要手段。通過在電子顯微鏡腔體內對樣品施加載荷，并同步觀察其微觀形貌變化，研究人員可以更直觀地了解裂紋的萌生與擴展機制。

澤攸科技相關原位產品被應用于掃描電鏡或透射電鏡中，使得拉伸、壓縮或彎曲等力學過程能夠在顯微尺度下被實時記錄。這類技術的價值并不在于獲取極限性能數據，而在于揭示微觀結構在受力過程中的演化趨勢。

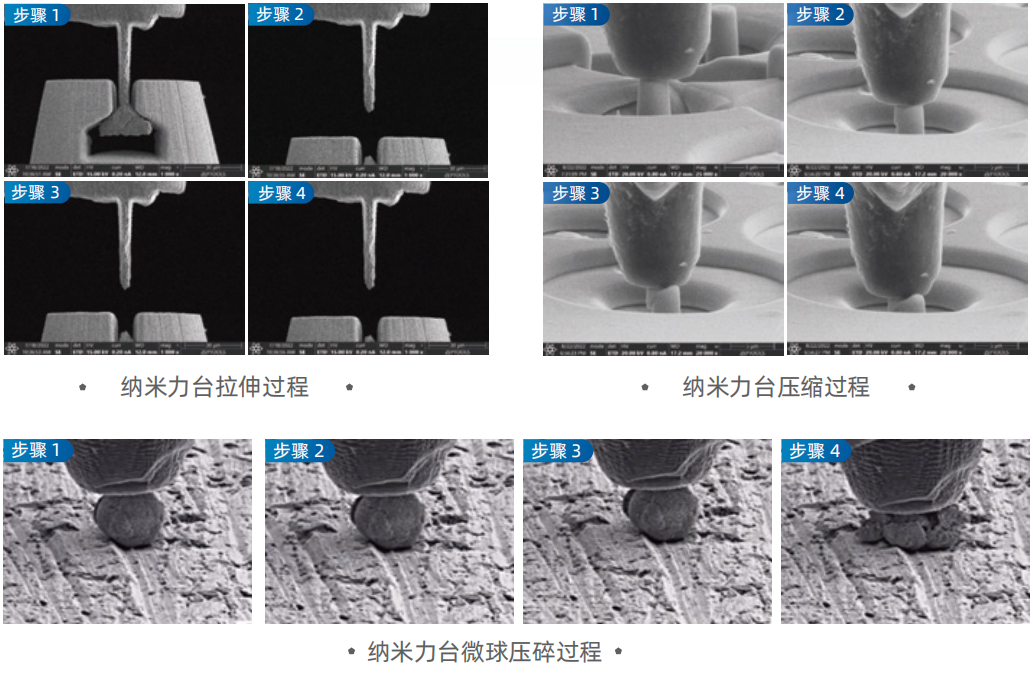

圖 澤攸科技掃描電鏡納米力學臺案例

除了機械載荷本身，服役環境同樣會對材料疲勞行為產生重要影響。腐蝕環境可能通過電化學反應削弱裂紋尖端的局部結合狀態，使裂紋更容易擴展；而在高溫條件下，原子擴散加快，晶界穩定性下降，也可能促使材料發生蠕變變形或沿晶斷裂。

為了在受控條件下研究這些環境因素的作用，透射電子顯微鏡中的原位加熱與原位液體技術逐漸得到應用。例如，通過集成微型加熱或液體腔結構的原位樣品桿，研究人員可以在顯微尺度下模擬高溫或腐蝕環境，觀察材料組織和缺陷隨環境變化的響應過程。這類研究為理解高溫構件、能源材料以及防腐體系的失效機制提供了重要線索。

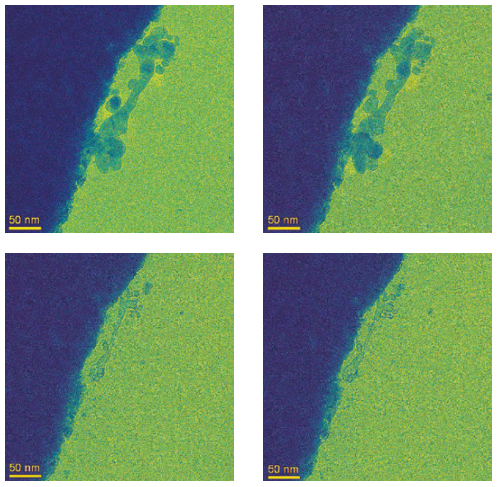

圖 澤攸科技原位液體電化學測量系統案例：2V 電壓下銀離子聚合體遷移

在更微觀的層面上，位錯行為被普遍認為是連接塑性變形與裂紋萌生的重要橋梁。當位錯在晶界或第二相附近發生堆積時，會在局部區域形成較高的應力集中。當這種應力集中達到一定程度，局部原子鍵合狀態可能被削弱，從而為微裂紋的形成提供條件。

對材料疲勞與裂紋機制的研究，最終目的是降低工程結構發生突發失效的風險。基于對裂紋起始條件的認識，工程實踐中發展出了多種表面強化與殘余應力調控方法，例如噴丸、滾壓等工藝。這些方法通過在材料表層引入有利的殘余壓應力，降低裂紋在表面區域張開的驅動力，從而延緩裂紋的萌生與擴展。

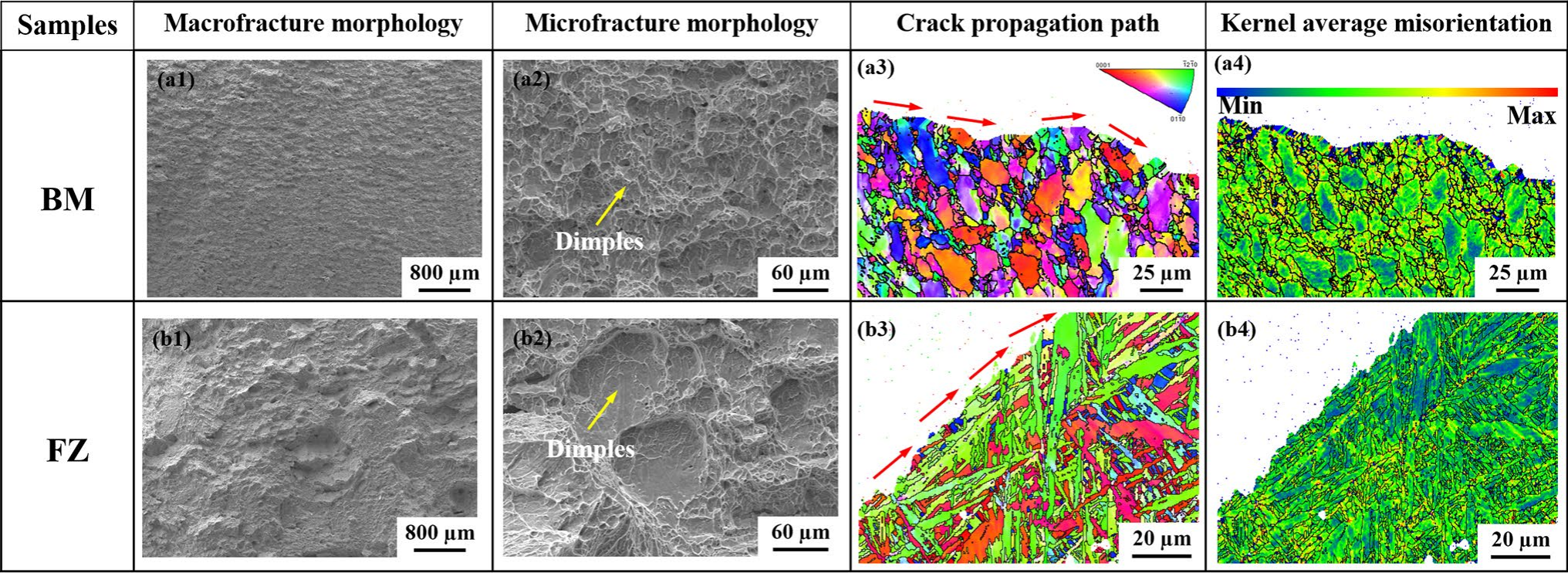

圖 澤攸科技掃描電鏡案例：BM與FZ的斷口形貌及裂紋擴展路徑分析

在失效分析領域，斷口分析同樣發揮著重要作用，通過掃描電鏡對斷口形貌的觀察，并結合背散射電子成像和能譜分析，研究人員可以判斷斷裂模式，并識別是否存在夾雜物或成分偏析等潛在缺陷來源。

所以材料的疲勞與裂紋擴展是一個跨越多個尺度的復雜過程，從宏觀構件的承載能力下降，到微觀組織中位錯與缺陷的演化，再到原子尺度上的鍵合變化，各個層級相互關聯、相互影響。借助掃描電子顯微鏡和原位電子顯微技術等現代研究手段，科學家得以在微觀層面“看見”材料損傷的發生過程，并逐步建立起微觀機制與宏觀性能之間的聯系。

這些認識不僅推動了材料科學本身的發展，也為工程結構的安全設計和壽命評估提供了更加可靠的科學基礎。通過對微觀缺陷演化規律的持續研究，人們有望更加有效地預測并延緩材料疲勞失效的發生，使工程系統在長期服役中保持更高的可靠性與安全性。

參考資料

1、Metalinterstitials.png. (2023, May 19). Wikimedia Commons.

2、鐘群鵬, 趙子華, & 張崢. (2005). 斷口學的發展及微觀斷裂機理研究. 機械強度, 27(3), 358-370.

3、Hwang, Byoungchul & Lee, Chang & Lee, Tae-Ho. (2010). Correlation of Microstructure and Mechanical Properties of Thermomechanically Processed Low-Carbon Steels Containing Boron and Copper. Metallurgical and Materials Transactions A. 41. 85-96.

4、F. S. Li. (2025). Microstructure Evolution and Fracture Mechanisms in Electron Beam Welded Joint of Ti–6Al–4V ELI Alloy Ultra-thick Plates. Acta Metallurgica Sinica-English Letters, 38 8, 1317–1330.
